Elektrikli tahrik rotorunda birkaç gramlık dengesizlik, yüksek devirde belirgin titreşim, rulman yükü ve gürültü olarak geri dönebilir. Bu nedenle otomotiv rotorları için balans rehberi, yalnızca ölçüm cihazı seçimini değil; bağlama yöntemini, hedef kalite sınıfını, düzeltme işlemini ve son kontrol disiplinini birlikte ele almalıdır. Doğru balans yaklaşımı, üretim hattında parça kalitesini sabitlerken sahada erken aşınma ve garanti risklerini de azaltır.
Otomotiv rotorlarında balans neden kritik?
Otomotiv sektöründeki rotorlar tek bir ürün grubunu ifade etmez. Elektrik motoru rotorları, alternatör rotorları, turboşarj milleri, fan grupları, pompa çarkları, krank milleri, kavrama bileşenleri ve tahrik sistemindeki diğer dönen parçalar farklı kütle, geometri ve devir değerlerine sahiptir. Buna rağmen ortak risk aynıdır: Dönme ekseni ile kütle merkezi çakışmadığında merkezkaç kuvveti oluşur.
Bu kuvvet devir yükseldikçe artar. Düşük hızda tolere edilebilen küçük bir dengesizlik, yüksek devirli elektrik motorunda veya turbo uygulamasında kabul edilemez seviyeye ulaşabilir. Sonuç yalnızca hissedilen titreşim değildir. Rulman ömrü kısalabilir, yatak yuvalarında aşınma gelişebilir, bağlantılarda gevşeme görülebilir ve NVH hedefleri bozulabilir. Özellikle seri üretimde aynı hatanın çok sayıda parçaya yansıması, kalite maliyetini hızla büyütür.
Balansın üretim verimliliğine katkısı da doğrudandır. Dengeli rotor, test istasyonlarında daha kararlı davranır; montaj sonrası gürültü şikayetlerini ve yeniden işleme oranlarını düşürür. Ancak her rotor için en düşük dengesizlik değerini hedeflemek ekonomik değildir. Doğru hedef, parçanın çalışma koşuluna uygun toleransı güvenilir ve tekrarlanabilir biçimde yakalamaktır.
Otomotiv rotorları için balans rehberi: önce parçayı tanımlayın
Balans süreci, makineye parça bağlamadan önce başlar. Rotorun kütlesi, çalışma devri, uzunluk/çap oranı, yataklama noktaları, montaj referansları ve son kullanım fonksiyonu belirlenmelidir. Örneğin kısa ve disk formundaki bir çark ile uzun bir elektrik motoru rotoru aynı yöntemle değerlendirilmez. Uzun rotorlarda iki düzlemli dengesizlik daha belirgin hale gelir; montaj aparatının etkisi de daha kritik olur.
İlk değerlendirmede şu sorular netleştirilmelidir: Parça hangi maksimum devirde çalışacak, balans işlemi tek parça üzerinde mi yoksa montajlı grup halinde mi yapılacak, malzeme alma veya ekleme için izin verilen bölgeler neresi olacak? Ayrıca rotorun üretim sonrası kaplama, mıknatıs montajı, kaynak, pres geçme veya son işleme gibi işlemlerden geçip geçmeyeceği de dikkate alınmalıdır. Balans öncesi doğru olan bir parça, sonraki operasyonda tekrar dengesiz hale gelebilir.
Kalite hedefleri belirlenirken ISO 21940 yaklaşımı referans alınabilir. Ancak seçilecek kalite derecesi, yalnızca standardın tablosundan alınmamalıdır. Rotorun gerçek deviri, taşıdığı yük, kullanım konforu hedefi, rulman yapısı ve müşteri spesifikasyonu birlikte değerlendirilmelidir. Düşük hızlı bir pompa çarkında gereksiz dar tolerans çevrim süresini artırabilir. Yüksek hızlı bir tahrik rotoru veya turbo bileşeninde ise gevşek tolerans, ürün performansını riske atar.
Statik ve dinamik dengesizliği ayırın
Statik dengesizlikte rotorun ağır noktası dönme sırasında sürekli aynı tarafa yönelme eğilimindedir. Tek düzlemde düzeltme çoğu kısa rotor için yeterli olabilir. Dinamik dengesizlikte ise rotorun iki ucundaki kütle dağılımı farklıdır ve eksen etrafında moment oluşturur. Bu durumda iki düzlemde ölçüm ve düzeltme gerekir.
Parçanın statik olarak dengeli görünmesi, yüksek devirde dinamik olarak dengeli çalışacağı anlamına gelmez. Bu nedenle çalışma devri yükseldikçe, rotor boyu arttıkça veya NVH gereksinimi sıkılaştıkça dinamik balans tercih edilmelidir. Özellikle elektrikli araç tahrik sistemlerinde sessiz çalışma beklentisi, balans kalitesini mekanik dayanımın yanında akustik performansın da parçası haline getirir.
Doğru balans makinesi ve bağlama sistemi nasıl seçilir?

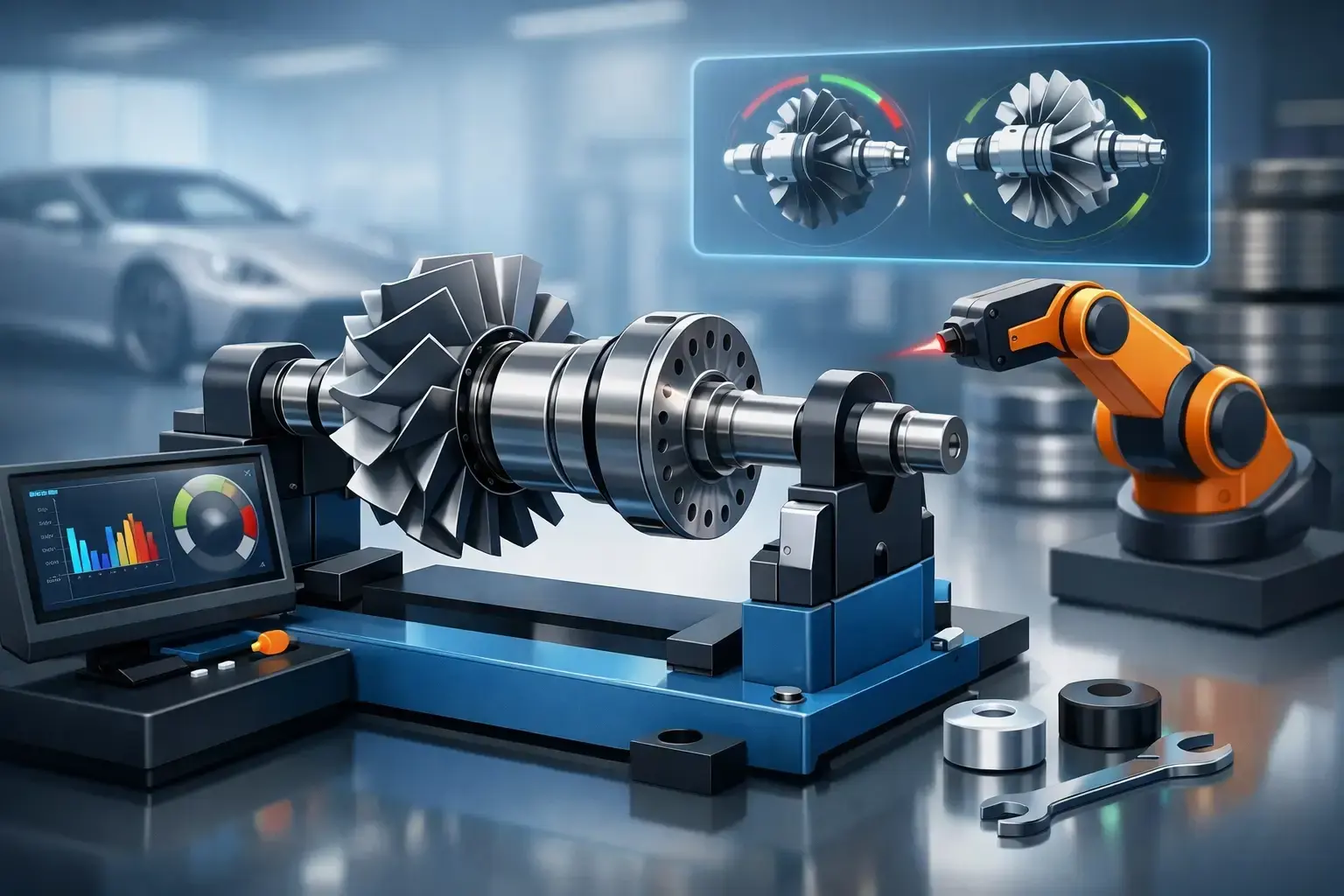

Yatay balans makineleri, şaftlı ve iki yatak arasında desteklenen rotorlar için yaygın çözümdür. Krank mili, elektrik motoru rotoru, alternatör rotoru ve benzeri parçalar; uygun yatak mesafesi ve tahrik düzeniyle yatay sistemlerde hassas şekilde ölçülebilir. Dikey balans makineleri ise disk, fan, çark ve kısa rotorlu bileşenlerde çevrim süresi ve operatör ergonomisi açısından avantaj sağlayabilir.
Makine seçimi yalnızca maksimum rotor ağırlığına göre yapılmamalıdır. Minimum ölçülebilir dengesizlik, ulaşılabilir devir, rotor çapı, yatak aralığı, tahrik tipi, otomasyon seviyesi ve ölçüm sisteminin tekrarlanabilirliği birlikte incelenmelidir. Seri üretimde otomatik yükleme, işaretleme, talaş alma veya ek ağırlık uygulama istasyonları çevrim süresini kontrol altında tutar. Prototip, bakım veya çok çeşitli ürünlerde ise esnek fikstürleme ve hızlı program değişimi daha değerli olabilir.
Bağlama aparatı ölçümün görünmeyen belirleyicisidir. Konik yüzeyde kir, hatalı merkezleme, gevşek mandren veya aşınmış adaptör; rotor dengesizliği gibi görünen yanıltıcı sonuçlar doğurur. Aparatın kendi balansı kontrol edilmeli, parçanın üretimdeki gerçek referans yüzeyleri mümkün olduğunca korunmalıdır. Bir rotor araç üzerindeki flanştan merkezleniyorsa, testte de farklı bir referansa zorlanması ölçüm korelasyonunu bozabilir.
Ölçümden önce kontrol edilmesi gereken koşullar
Balans makinesi kalibre edilmiş olsa bile ortam ve parça koşulları sonucu etkiler. Rotor üzerindeki çapak, yağ, talaş, kaynak sıçrantısı veya gevşek komponentler temizlenmelidir. Kaynaklı ve pres montajlı gruplarda mekanik bütünlük doğrulanmadan yapılan ölçüm güvenilir değildir.
Ayrıca rotorun çalışma sıcaklığı ile balans sıcaklığı arasındaki fark düşünülmelidir. Isıl genleşmenin anlamlı olduğu hassas uygulamalarda, soğuk durumdaki ölçümün çalışma koşulunu temsil edip etmediği değerlendirilir. Mıknatıslı elektrik motoru rotorlarında mıknatıs yerleşimi, yapıştırıcı dağılımı ve koruyucu kovanın eş merkezliliği de doğrudan kütle dağılımını etkiler.
Düzeltme işlemi: en az müdahale, en yüksek tekrarlanabilirlik
Balans makinesi ölçümünden sonra sistem, dengesizliğin büyüklüğünü ve açısal konumunu gösterir. Düzeltme; ağır noktadan kontrollü malzeme alma, belirlenen konuma ağırlık ekleme, kaynak uygulama veya tasarıma uygun ayar elemanı kullanma şeklinde yapılabilir. Tercih, rotor malzemesine, güvenlik gerekliliklerine ve üretim hacmine göre değişir.
Malzeme alma, çelik rotorlar ve belirli döküm parçalar için kalıcı ve temiz bir yöntemdir. Ancak düzeltme bölgesinin yapısal dayanımı zayıflatılmamalı, kritik yüzeyler zarar görmemelidir. Ağırlık ekleme ise ince cidarlı parçalar veya malzeme alınması istenmeyen bileşenler için uygundur; fakat eklenen parçanın yüksek devirde güvenle tutulacağı doğrulanmalıdır. Kaynakla düzeltmede ısı girdisinin deformasyon ve malzeme özellikleri üzerindeki etkisi göz ardı edilmemelidir.
Tek seferde büyük müdahale yerine kontrollü düzeltme ve tekrar ölçüm yaklaşımı daha güvenilirdir. Özellikle dar toleranslı rotorlarda, düzeltme sonrası kalan dengesizlik değeri kadar düzeltme açısının doğruluğu da izlenmelidir. Operatörün deneyimi önemlidir; ancak seri üretimde sonuç kişiye bağlı kalmamalıdır. Programlı reçeteler, düzeltme limitleri, otomatik yönlendirme ve kayıt sistemi süreç kararlılığını güçlendirir.
Son kontrol ve izlenebilirlik üretimin parçasıdır
Başarılı bir balans işlemi, ekranda kabul değeri görülmesiyle bitmez. Aynı rotorun yeniden bağlanarak kontrol edilmesi, özellikle kritik parçalar için tekrarlanabilirliği gösterir. Yeniden bağlama sonrasında büyük fark oluşuyorsa sorun rotor yerine fikstür, merkezleme veya proses disiplininde olabilir.
Üretim kayıtlarında rotor tipi, seri numarası, başlangıç dengesizliği, düzeltme miktarı, kalan dengesizlik, ölçüm düzlemleri, operatör ve tarih tutulmalıdır. Bu veriler, müşteri kalite taleplerine cevap vermenin yanında proses eğilimlerini görmek için de gereklidir. Belirli bir vardiyada sürekli daha yüksek başlangıç dengesizliği görülmesi; işleme takımı aşınması, kaynak parametresi sapması veya tedarik edilen parçadaki değişim gibi sorunların erken işareti olabilir.
Makinenin periyodik kalibrasyonu, bakım planı ve yazılım doğrulaması da izlenebilirliğin ayrılmaz parçasıdır. Hassas ölçüm yapan bir sistemde ihmal edilen bakım, iyi tasarlanmış prosesin güvenilirliğini zamanla zayıflatır. MDBALANS, otomotiv ve genel endüstri uygulamalarında makine seçimi, revizyon, kalibrasyon ve teknik servis yaklaşımını bu süreklilik ihtiyacına göre değerlendirir.
Rotorun gerçek çalışma koşulunu, üretim yöntemini ve kalite hedefini aynı ölçüm stratejisinde buluşturmak; balansı bir son kontrol adımı olmaktan çıkarır. Böyle bir yaklaşım, titreşim sorununu ürün sahaya çıktıktan sonra aramak yerine üretim hattında kontrol altına alma imkanı sağlar.
