Bir rotor sahada titreşim üretmeye başladığında sorun çoğu zaman sadece konfor değildir. Rulman ömrü kısalır, kaplinler zorlanır, enerji tüketimi artar ve plansız duruş riski büyür. Bu nedenle en iyi rotor balans yöntemleri konusu, bakım ekipleri ve üretim yöneticileri için teorik bir başlık değil, doğrudan maliyet ve süreklilik meselesidir.
Rotor dengeleme yöntemini doğru seçmek, sadece balans ağırlığı eklemekten ibaret değildir. Rotorun geometrisi, çalışma devri, destek yapısı, tolerans sınıfı, üretim adedi ve sökme-takma imkanları yöntemi belirler. Aynı rotor için atölye tipi dengeleme en doğru seçenek olabilirken, başka bir uygulamada sahada yerinde balans almak daha verimli sonuç verir. Asıl teknik değer, hangi yöntemin hangi koşulda en doğru sonucu verdiğini bilmektir.
En iyi rotor balans yöntemleri neden farklılaşır?
Her dengesizlik aynı karakterde değildir. Bazı rotorlarda dengesizlik tek düzlemde toplanır ve nispeten basit müdahaleyle giderilir. Bazılarında ise kütle dağılımı rotor boyuna yayılır, bu durumda iki düzlem hatta daha ileri analiz gerekir. Kısa ve disk benzeri parçalarla uzun, esnek veya yüksek devirli rotorların aynı yöntemle değerlendirilmesi doğru olmaz.
Dengeleme yaklaşımı ayrıca üretim ve bakım hedeflerine göre değişir. Seri üretimde çevrim süresi kritik olduğundan otomatik veya yarı otomatik sistemler öne çıkar. Bakım tarafında ise erişilebilirlik, hızlı müdahale ve makineyi yerinden sökmeden çözüm almak daha önemli olabilir. Bu nedenle yöntem seçimi, yalnızca teknik doğrulukla değil, işletme gerçekleriyle birlikte yapılmalıdır.
En yaygın rotor dengeleme yöntemleri
Statik balans alma
Statik balans, dengesizliğin tek bir düzlemde etkili olduğu durumlar için kullanılan temel yöntemdir. Rotor, düşük sürtünmeli bir sistem üzerinde serbestçe hareket eder ve ağır nokta aşağıya gelir. Bu noktaya göre kütle çıkarma veya karşı ağırlık ekleme işlemi uygulanır.
Bu yöntem kısa rotorlar, fan çarkları, dar yüzeyli diskler ve nispeten düşük hassasiyet gerektiren bazı parçalar için uygundur. Avantajı basit, hızlı ve ekonomik olmasıdır. Ancak uzun rotorlar veya çalışma sırasında çift düzlem etkisi gösteren parçalar için yeterli değildir. Statik olarak dengeli görünen bir rotor, yüksek devirde hâlâ ciddi titreşim üretebilir.
Dinamik balans alma

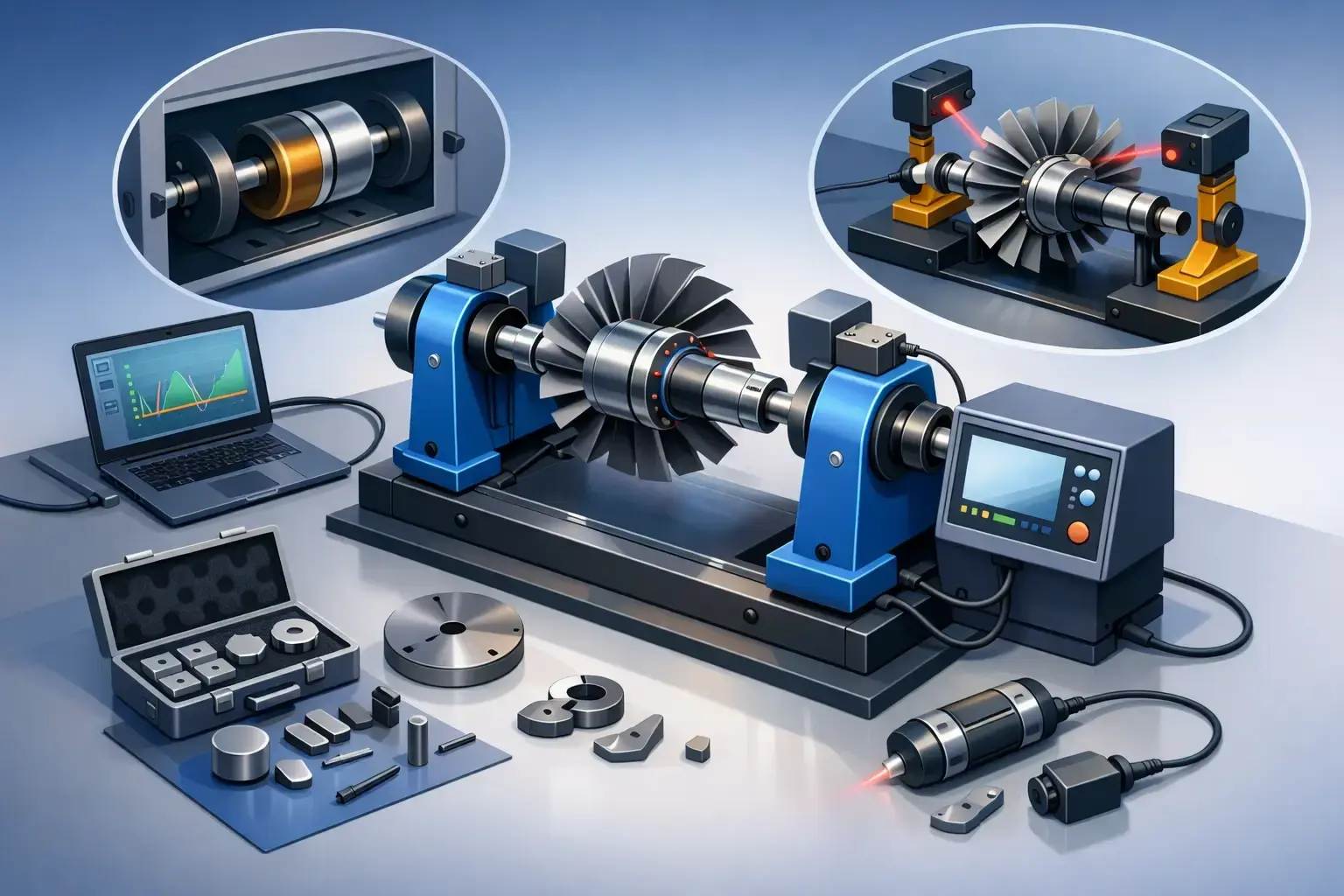

Dinamik balans, endüstride en kritik yöntemlerden biridir çünkü rotorun dönme koşullarındaki gerçek davranışını esas alır. Rotor balans makinesinde belirli bir devirde çevrilir, sensörler titreşim genliğini ve faz bilgisini toplar, ardından hangi düzlemde ne kadar düzeltme yapılacağı hesaplanır.
Bu yöntem özellikle elektrik motoru rotorları, armatürler, miller, fanlar, pompalar, türbin bileşenleri ve yüksek hassasiyetli döner parçalar için tercih edilir. Statik dengelemeden daha güvenilir sonuç verir çünkü dengesizliğin çalışma koşulundaki etkisini ölçer. Buna karşılık uygun makine seçimi, doğru fikstürleme ve operatör deneyimi belirleyici unsurlardır. Yöntem güçlüdür ama kötü kurulumla yanıltıcı sonuç verebilir.
Tek düzlem balans
Tek düzlem dengeleme, dengesizliğin rotorun bir düzleminde temsil edilebildiği uygulamalarda kullanılır. Genellikle kısa rotorlar ve disk tipi parçalar için yeterlidir. İşlem süresi daha kısadır ve üretim hattında pratik avantaj sağlar.
Ancak rotor boyu arttıkça veya iki uçta farklı kütle etkileri oluştuğunda tek düzlem yaklaşımı yetersiz kalır. Bu durumda rotorun bir tarafındaki düzeltme, diğer tarafta yeni titreşim bileşeni yaratabilir. Kısacası hızlıdır ama yalnızca doğru parça tipinde etkili sonuç verir.
İki düzlem balans
Uzun rotorlar ve çoğu endüstriyel uygulama için standart kabul edilen yöntem iki düzlem dengelemedir. Rotorun iki ayrı düzlemindeki dengesizlik ayrı ayrı analiz edilir ve düzeltme her iki noktada yapılır. Böylece hem kuvvet hem moment kaynaklı titreşimler kontrol altına alınır.
Elektrik motorları, kompresör rotorları, uzun miller, kağıt ve tekstil silindirleri gibi uygulamalarda bu yöntem çok daha doğru sonuç verir. Dezavantajı, tek düzleme göre daha fazla ölçüm ve daha dikkatli proses gerektirmesidir. Buna rağmen işletme güvenliği açısından çoğu zaman doğru tercih budur.
Yerinde balans alma
Rotorun makineden sökülmesinin zor, maliyetli veya üretimi aksatıcı olduğu durumlarda yerinde balans alma öne çıkar. Fanlar, blower sistemleri, büyük pompa grupları, değirmenler ve bazı proses ekipmanlarında saha uygulaması ciddi zaman avantajı sağlar. Ölçüm, makine kendi yatakları üzerinde çalışırken alınır ve düzeltme sahada yapılır.
Bu yöntemin en büyük avantajı duruş süresini azaltmasıdır. Ayrıca rotor, kendi çalışma koşullarında değerlendirildiği için gerçek işletme davranışı görülebilir. Bununla birlikte saha koşulları her zaman ideal değildir. Gevşeklik, hizasızlık, temel problemi veya rezonans gibi başka arızalar dengesizlikle karışabilir. Bu nedenle yerinde balans, sadece cihaz kullanımı değil, titreşim analizi tecrübesi de gerektirir.
Otomatik balans sistemleri
Seri üretim yapan işletmelerde otomatik balans sistemleri verimlilik açısından öne çıkar. Parça yükleme, ölçüm, sonuç değerlendirme ve düzeltme adımları kontrollü biçimde otomatik yürütülür. Özellikle otomotiv, beyaz eşya, elektrik motorları ve hassas üretim hatlarında tekrar edilebilir kalite için önemli avantaj sağlar.
Bu sistemlerin temel gücü standartlaştırılmış kalite ve yüksek çevrim hızıdır. İnsan kaynaklı değişkenlik azalır, raporlama kolaylaşır ve üretim verisi daha tutarlı hale gelir. Diğer taraftan ilk yatırım maliyeti daha yüksektir ve sistem tasarımı parçaya özel düşünülmelidir. Düşük adetli, çok değişken ürün gamında her zaman en ekonomik çözüm olmayabilir.
Hangi yöntemi seçmek gerekir?
Doğru seçim için ilk soru şudur: Rotorun tipi ve çalışma şartı nedir? Kısa, rijit ve düşük riskli bir parçada statik veya tek düzlem dengeleme yeterli olabilir. Uzun, yüksek devirli veya hassas toleranslı bir rotorda ise dinamik ve çoğunlukla iki düzlem dengeleme gerekir.
İkinci kritik başlık, işlemin nerede yapılacağıdır. Atölye ortamında balans makinesinde yapılan dengeleme, kontrol edilebilirlik açısından önemli avantaj taşır. Fikstürleme, kalibrasyon ve tekrar ölçüm daha düzenli yürütülür. Ancak büyük ekipmanlarda sökme-takma maliyeti yüksekse yerinde balans daha mantıklı hale gelir.
Üçüncü konu, üretim miktarıdır. Tekil bakım işleriyle seri üretim süreçleri aynı mantıkla yönetilmez. Bakım odaklı çalışmalarda esneklik ve hızlı servis daha öndedir. Seri imalatta ise çevrim süresi, operatör bağımlılığı ve veri izlenebilirliği belirleyici olur.
Dengeleme kalitesini belirleyen unsurlar
Yöntem ne kadar doğru seçilirse seçilsin, sonuç kalitesini belirleyen bazı temel şartlar vardır. Ölçüm sisteminin kalibrasyonu, sensörlerin doğruluğu, rotorun doğru referanslanması ve uygun destek elemanları ilk sırada gelir. Hatalı bağlanan bir rotor, gerçekte olmayan dengesizlik değerleri üretebilir.
Bunun yanında düzeltme yöntemi de önemlidir. Ağırlık ekleme, malzeme çıkarma, delme, frezeleme veya kaynaklı düzeltme her parçada aynı uygunlukta değildir. Parçanın mekanik dayanımı, termal davranışı ve proses sonrası kullanımı dikkate alınmalıdır. Özellikle yüksek devirli rotorlar için rastgele yapılan düzeltmeler ileride daha büyük güvenlik riskleri doğurabilir.
Titreşimin kaynağını doğru teşhis etmek de kritik bir adımdır. Her yüksek titreşim değeri doğrudan dengesizlik anlamına gelmez. Yatak aşınması, kaplin hizasızlığı, mil eğriliği, gevşek bağlantı, rezonans veya montaj hatası benzer semptomlar gösterebilir. Bu nedenle iyi bir balans uygulaması, gerekli durumlarda arıza ayrıştırmasını da içermelidir.
En iyi rotor balans yöntemleri içinde en verimli yaklaşım
Sahada en verimli yaklaşım, tek bir yöntemi her probleme uygulamak değil, ihtiyaca göre doğru yöntemi seçmektir. Düşük karmaşıklıklı rotorlarda basit çözümler zaman ve maliyet avantajı sağlar. Kritik üretim ekipmanlarında ise daha gelişmiş dinamik analiz ve hassas dengeleme zorunludur.
Endüstriyel işletmeler için en sağlıklı model, ölçüm altyapısı güçlü, servis hızı yüksek ve teknik karar verebilen uzman bir çözüm ortağıyla çalışmaktır. Çünkü balans işlemi yalnızca bir düzeltme işi değil, makine ömrünü, enerji verimini ve üretim sürekliliğini doğrudan etkileyen bir mühendislik sürecidir. MDBALANS gibi hem makine üretimi hem de teknik servis kabiliyeti olan yapılar bu noktada önemli avantaj sunar.
Rotor balansında iyi sonuç, sadece titreşim değerini düşürmek değildir. Amaç, ekipmanın güvenle çalışması, bakım aralıklarının uzaması ve üretimin planlandığı şekilde devam etmesidir. Yöntem seçiminizi rotorun gerçek davranışına göre yaptığınızda, balans işlemi bir masraf kalemi olmaktan çıkar ve işletme güvenilirliğine doğrudan katkı veren teknik bir yatırıma dönüşür.
Doğru balans yöntemi çoğu zaman en karmaşık olan değil, uygulamanız için en uygun olandır. Kararı hızla değil, ölçüm verisiyle verdiğinizde hem makineyi korur hem de duruş maliyetini kontrol altında tutarsınız.
