Rotor tipiniz doğru seçilmemiş bir balans makinesine girdiğinde, sorun sadece ölçüm hatası olmaz. Zaman kaybı, tekrar işlem, hatalı kabul riski ve sahada devam eden titreşim problemleri zincir halinde büyür. Bu nedenle yatay ve dikey balans makinelerinin karşılaştırması, yalnızca makine formu ile ilgili bir tercih değil, üretim ve bakım performansını doğrudan etkileyen teknik bir karardır.
Balans makinesi seçiminde en sık yapılan hata, rotorun sadece ölçülerine bakmaktır. Oysa gerçek karar; parçanın geometrisi, ağırlık merkezi, bağlama şekli, üretim adedi, balans toleransı ve operatör akışı birlikte değerlendirilerek verilir. Yatay ve dikey sistemler aynı temel amaca hizmet eder: dengesizliği hassas şekilde tespit etmek ve düzeltme sürecini güvenilir hale getirmek. Ancak bunu yapış biçimleri, uygun oldukları rotor grupları ve işletmeye sağladıkları avantajlar farklıdır.
Yatay ve dikey balans makine farkı nedir?

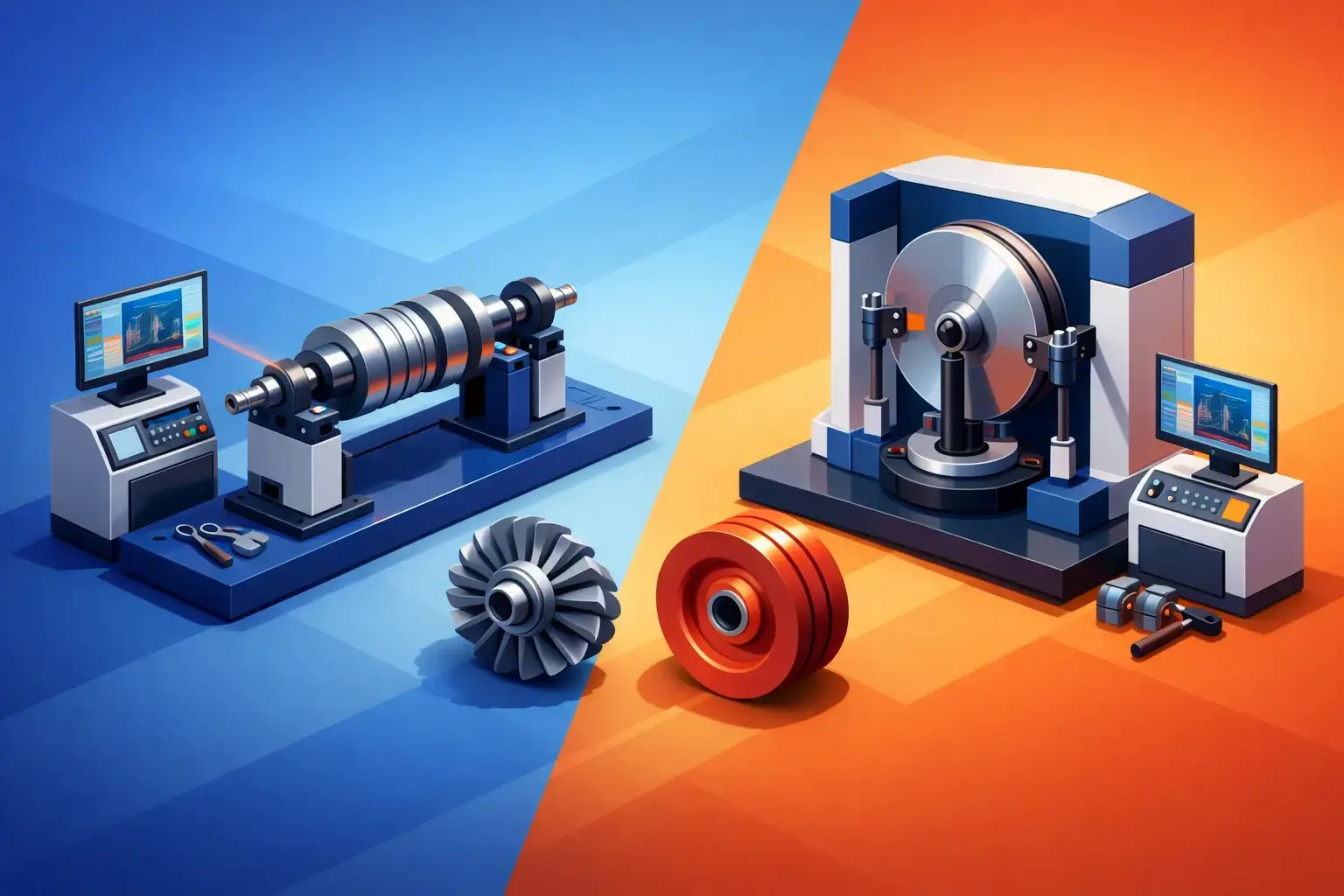

En temel fark, rotorun makine üzerinde konumlandırılma şeklidir. Yatay balans makinesi sistemlerinde parça yatay eksende, genellikle iki destek noktası arasında taşınır. Dikey balans makinesi sistemlerinde ise parça dikey eksende, çoğu durumda bir flanş veya tabla üzerinden bağlanır.
Bu fark, sadece makine mimarisini değil, ölçüm davranışını da etkiler. Yatay makineler özellikle mil tipi, uzun ve ince rotorlar, fan milleri, armatürler, kompresör rotorları ve iki yatak arasında çalışan parçalar için güçlü bir çözümdür. Dikey makineler ise disk tipi, çark tipi, volan, fren diski, kasnak, pompa çarkı ve tek yüzeyden bağlanabilen parçalar için daha pratik ve çoğu zaman daha verimlidir.
Burada kritik nokta şudur: Her rotor bir eksende döner, fakat her rotor aynı bağlama mantığıyla doğru ölçülmez. Doğru makine, rotorun gerçek çalışma koşuluna ve kütle dağılımına en yakın test ortamını sağlayan makinedir.
Yatay balans makineleri hangi durumlarda öne çıkar?
Yatay balans makineleri, özellikle uzun rotorlarda ve iki düzlemli balans ihtiyacında öne çıkar. Mil ekseni boyunca uzanan parçalar, çalışma sırasında yataklar arasında döndüğü için yatay sistem bu davranışı daha doğru temsil eder. Bu da ölçüm güvenilirliğini artırır.
Elektrik motor rotorları, jeneratör rotorları, kağıt makinesi silindirleri, tahrik milleri ve benzeri parçalar için yatay çözüm çoğu zaman ilk tercihtir. Çünkü parça, gerçek çalışma formuna yakın şekilde desteklenir ve farklı düzlemlerdeki dengesizlik net biçimde ayrıştırılabilir. Özellikle yüksek hassasiyet gerektiren üretimlerde bu ayrım büyük önem taşır.
Bir diğer avantaj, geniş parça yelpazesine uyum sağlamasıdır. Farklı yatak aralıkları, farklı rotor boyları ve farklı ağırlık sınıfları için yatay makineler daha esnek yapılandırılabilir. Servis ve revizyon uygulamalarında da bu esneklik ciddi bir avantaj yaratır.
Bununla birlikte yatay sistemler her zaman daha kolay değildir. Uzun parçaların bağlanması, merkezlenmesi ve doğru destek elemanlarının seçilmesi operatör deneyimi gerektirir. Ağır rotorların yüklenmesi de ek ekipman ihtiyacı doğurabilir. Yani yatay makine daha geniş kabiliyet sunarken, proses disiplini ve doğru fikstür kullanımı daha belirleyici hale gelir.
Yatay sistemlerde teknik karar neden hassastır?
Yatak tipi, kayış tahriki, rijit veya yumuşak taşıyıcı yapı, ölçüm hızı ve kalibrasyon yaklaşımı sonuca doğrudan etki eder. Aynı rotor, yanlış destek karakteristiği nedeniyle doğru olmayan bir balans düzeltmesine yönlendirebilir. Bu nedenle yatay makine seçimi sadece kapasite tablosuna bakılarak yapılmamalıdır.
Saha gerçekliğinde önemli olan, makinenin rotor ailesine uyumudur. Tek bir büyük makine almak yerine, belirli üretim grubuna özel optimize edilmiş bir çözüm daha verimli olabilir.
Dikey balans makineleri hangi uygulamalarda daha doğru seçimdir?
Dikey balans makineleri, ağırlık merkezinin tabla üzerinde güvenli biçimde taşınabildiği parçalar için hızlı ve etkili bir çözümdür. Disk benzeri rotorlar bu sınıfa girer. Parçanın üstten veya merkezden bağlanabilmesi, yükleme süresini kısaltır ve operatör çevrimini hızlandırır.
Otomotiv, pompa, fan, beyaz eşya ve seri üretim hatlarında dikey makinelerin tercih edilmesinin temel nedenlerinden biri budur. Parça kısa sürede bağlanır, ölçülür, düzeltme yapılır ve sonraki çevrime geçilir. Özellikle yüksek adetli üretimde bu akış farkı doğrudan kapasite avantajına dönüşür.
Dikey sistemler, tek düzlem veya disk karakterli iki düzlem balans uygulamalarında oldukça etkilidir. Volanlar, fren kampanaları, kavrama parçaları, türbin çarkları, fan pervaneleri ve pompa çarkları gibi bileşenlerde yüksek tekrar edilebilirlik sağlar. Merkezleme aparatları doğru tasarlandığında proses çok stabil hale gelir.
Ancak burada da sınırlar vardır. Uzun mil tipi rotorlar veya iki yatak arasında davranışı değerlendirilmesi gereken parçalar için dikey sistem uygun olmayabilir. Parçanın tabla üzerindeki bağlama şekli, gerçek çalışma koşulunu temsil etmiyorsa sonuçlar teoride doğru görünse bile sahada beklenen titreşim performansı alınmayabilir.
Dikey makinelerde verimlilik neden yüksektir?
Çünkü yükleme ve boşaltma çoğu zaman daha pratiktir. Ağır ama kompakt parçalar vinç yardımıyla tabla üzerine hızlıca alınabilir. Fikstür standardize edilmişse operatör bağımlılığı azalır. Bu da seri üretimde çevrim süresini düşürür, hata oranını kontrol altında tutar ve kalite sürekliliğini destekler.
Yatay ve dikey balans makine seçiminde hangi kriterlere bakılmalı?
Buradaki doğru yaklaşım, makineyi değil uygulamayı merkeze almaktır. İlk değerlendirme rotor geometrisi üzerinden yapılmalıdır. Uzun, mil tipi ve iki yatak arasında çalışan bir parça için yatay sistem daha mantıklıdır. Disk tipi, kompakt ve tek merkezden bağlanabilir bir parça için dikey sistem çoğu zaman daha uygundur.
İkinci kriter balans düzlemi sayısıdır. Tek düzlem balans ihtiyacı olan bazı parçalarda dikey makineler hem hızlı hem ekonomik sonuç verir. İki düzlemli ve eksen boyunca kütle dağılımı belirgin parçalarda yatay sistem daha kontrollü bir yaklaşım sunar.
Üçüncü başlık üretim modelidir. Prototip, düşük adetli ve farklı parça geçişlerinin yoğun olduğu işletmelerde esnek yapı önemli hale gelir. Seri üretimde ise çevrim süresi, fikstür standardizasyonu ve operatör tekrarlanabilirliği ön plana çıkar. Bu noktada dikey sistemler ciddi avantaj sağlayabilir, fakat her zaman değil. Parça ailesi buna izin vermiyorsa hızlı olmak doğru olmak anlamına gelmez.
Dördüncü kriter tolerans seviyesidir. Hassas balans gereksinimi bulunan rotorlar için makinenin mekanik yapısı, sensör kalitesi, yazılım doğruluğu ve kalibrasyon disiplini belirleyicidir. Makine tipi tek başına hassasiyeti garanti etmez. İyi tasarlanmış bir yatay veya dikey sistem, kendi uygulama alanında yüksek doğruluk verebilir.
Beşinci ve çoğu zaman gözden kaçan konu servis devamlılığıdır. Balans makinesi satın almak, yalnızca bir ekipman yatırımı değildir. Kalibrasyon, yedek parça, yazılım desteği, operatör eğitimi ve gerektiğinde sahada teknik müdahale bu yatırımın gerçek performansını belirler. Özellikle üretim duruş maliyetinin yüksek olduğu tesislerde bu başlık ihmal edilmemelidir.
Tek bir doğru yok, doğru uygulama var
Sanayide sık duyulan soru şudur: Hangisi daha iyi, yatay mı dikey mi? Teknik olarak bu sorunun tek kelimelik bir cevabı yoktur. Daha iyi olan, parçanız için daha doğru olan sistemdir.
Eğer rotorunuz bir şaft üzerinde çalışıyorsa, farklı düzlemlerde dengesizlik karakteri gösteriyorsa ve çalışma davranışı yataklarla ilişkiliyse yatay makine daha doğru seçim olacaktır. Eğer parçanız disk formundaysa, seri üretimde hızlı çevrim hedefleniyorsa ve güvenli merkezleme sağlanabiliyorsa dikey makine daha verimli bir yatırım haline gelir.
Bazı tesislerde ise en doğru karar tek tip makineye yönelmek değil, ürün ailesine göre iki farklı çözümü birlikte planlamaktır. Bu yaklaşım ilk yatırım açısından daha dikkatli değerlendirilir, ancak uzun vadede kalite kaybını, çevrim gecikmesini ve uygunsuz bağlama kaynaklı hataları azaltabilir.
MDBALANS yaklaşımında esas olan da budur: makine tipini değil, uygulamanın ihtiyacını doğru tanımlamak. Çünkü doğru balans çözümü, sadece ölçüm alanında iyi görünen değil, sahada titreşimi düşüren, rulman ömrünü koruyan ve üretim sürekliliğini destekleyen çözümdür.
Yatırım kararını verirken katalog değerlerinden önce rotorunuzu, prosesinizi ve servis beklentinizi masaya koyun. Doğru makine seçimi çoğu zaman burada netleşir ve doğru kurulan sistem, yıllarca üretimin sessiz ama kritik güvencesi haline gelir.
